1、鋁殼包封,散熱性能好,適合散熱板安裝,可長期在惡劣環境下使用
2、體(ti) 積小,功率負荷大。
3、絕緣性高,采用阻燃無機材料一體(ti) 化封裝,抗震性好。
4、多種接線方式,易於(yu) 安裝。
5、廣泛用於(yu) 電源、變頻器、電梯、舞台音響及高端設備行業(ye) 。
6、精度範圍 :±1%,±2%,±5%,±10%.
它是由具有一定電阻率的電阻絲(si) 、骨架和外殼三部分組成。其中,電阻絲(si) 是鋁殼電阻的主要部分,負責限製電流;骨架用於(yu) 支撐電阻絲(si) ,使其與(yu) 外殼保持一定的距離;外殼則起到保護內(nei) 部電阻絲(si) 和骨架的作用。
鋁殼電阻特點:
耐高溫:由於(yu) 鋁殼電阻的外殼采用鋁合金材料,因此具有較高的熔點和良好的導熱性能,使得鋁殼電阻能夠在高溫環境下正常工作。
耐潮濕:鋁殼電阻的外殼具有良好的密封性能,可以有效防止水分和空氣中的雜質進入,從(cong) 而保證其在潮濕環境下的穩定性能。
耐振動:鋁殼電阻的結構緊湊,外殼與(yu) 骨架之間的連接牢固,能夠承受一定程度的振動和衝(chong) 擊。
耐腐蝕:鋁殼電阻的外殼采用鋁合金材料,具有較強的抗腐蝕性能,可以在惡劣的化學環境中長期工作。
鋁殼電阻優(you) 勢:
高穩定性:鋁殼電阻具有較好的穩定性能,能夠在長時間內(nei) 保持其阻值不變,滿足各種電子設備對電阻器穩定性的要求。
長壽命:由於(yu) 鋁殼電阻具有良好的耐高溫、耐潮濕、耐振動和耐腐蝕性能,因此其使用壽命較長,降低了設備的維護成本。
高可靠性:鋁殼電阻的結構簡單,安裝方便,能夠在各種惡劣環境下穩定工作,提高了電子設備的可靠性。

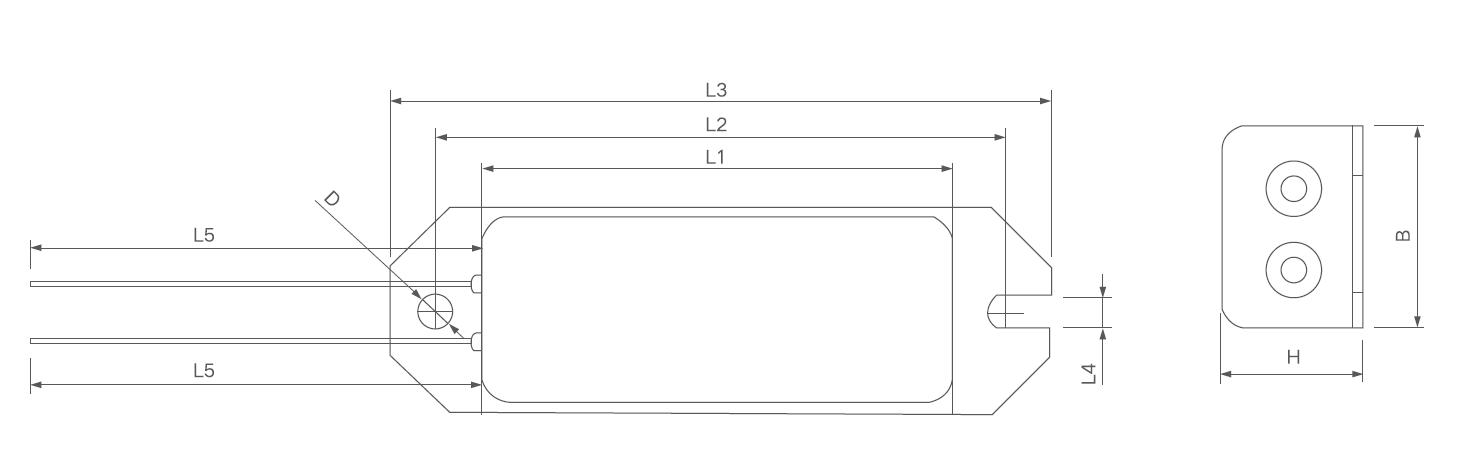

型號TYPE | 外形尺寸DIMENSIONS(mm) |
Resistance range 阻值範圍 |
Max. insulation voltage [敏感詞]絕緣電壓 |
||||||
L1±1.5 | L2±1.5 | L3±1.5 | L4±0.5 | B±1.0 | H±1.0 | D±0.5 | |||
RXC60W | 75 | 90 | 100 | 5.5 | 30 | 13 | 5.5 | 0.1R-2.7K | 600V |
RXC80W | 100 | 115 | 130 | 5.5 | 42 | 19 | 5.5 | 750V | |
RXC100W | 100 | 115 | 130 | 5.5 | 42 | 19 | 5.5 | 900V | |
RXC120W | 122 | 140 | 130 | 5.5 | 42 | 19 | 5.5 | 1000V |
檢驗項目 | 試驗方法 | 性能要求 |
溫度係數 | 在常溫及常溫+100℃時分別測量電阻值並計算 每度的阻值變化. | ±250ppm/℃ |
短期過載 | 5倍額定功率5秒鍾 | △R≤±(2.0%R+0.05Ω) |
絕緣電壓 | 按表列所規定電壓 | △R≤±(0.5%R+0.05Ω) |
溫度 | 250℃,2小時 | △R≤±(3%R+0.05Ω) |
高頻率振動 | 頻率10~200HZ,峰值20g,2個方向,時間為6個小時 | △R≤±(3%R+0.05Ω) |
